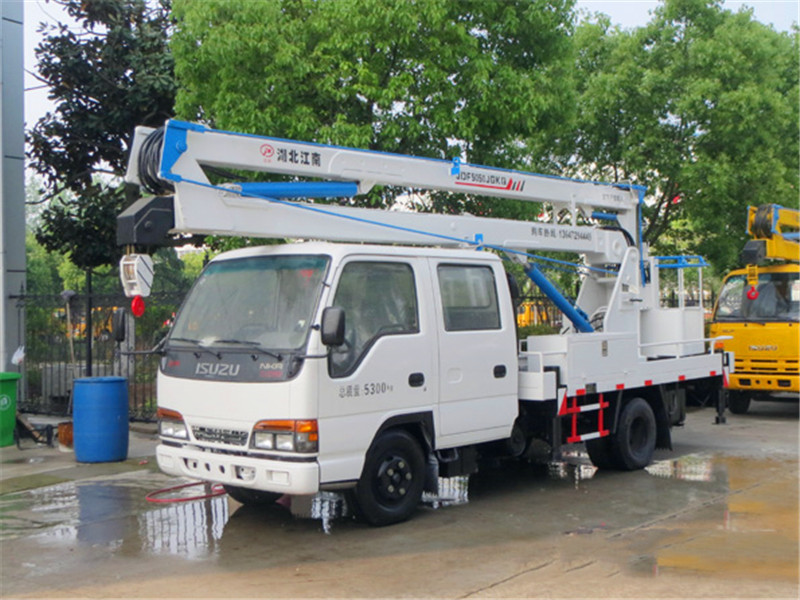

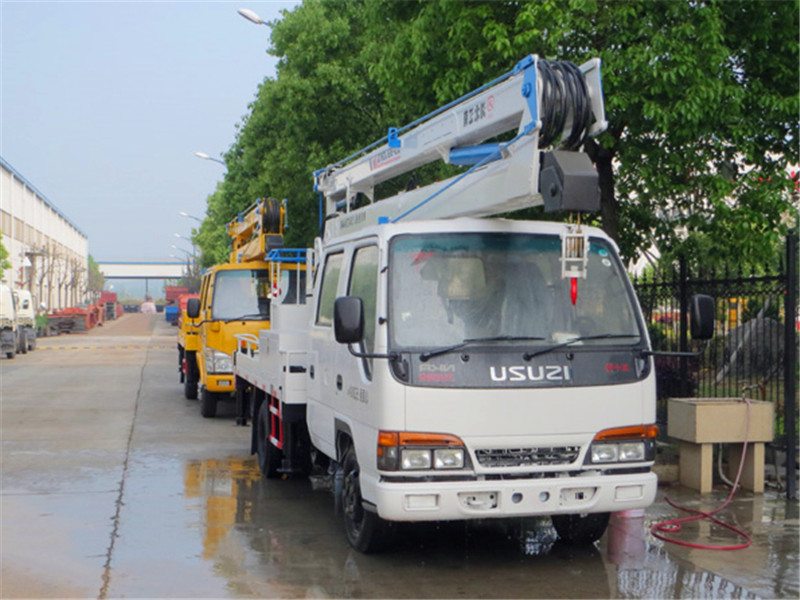

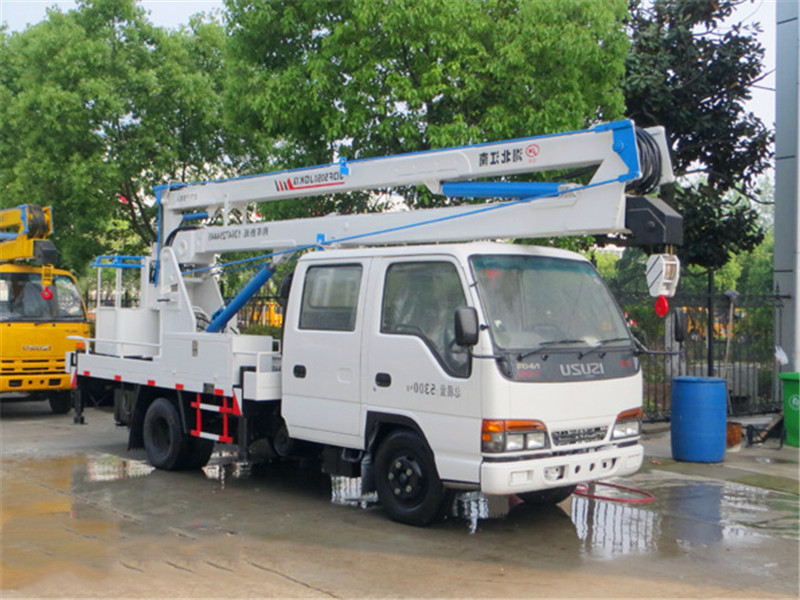

庆铃五十铃14米高空作业车

产品主要特点：

1、臂架和支腿均采用4-5㎜低合金Q345型材，上下臂截面230×230×4和200×200×4，支腿箱截面230×160×5和215×145×5；型材变形小，受力大，强度高；

2、臂架与转台各转动联结轴套采用专用工装定位，焊后用龙门加工中心加工，保证配合精度；

3、油缸首尾轴套和缸座联结轴套加长，增大接触面，受力更稳定；

4、吊臂臂头、下臂臂头和上下臂升降油缸缸座结构设计更新，连接更稳固和可靠，外观更漂亮；

5、各转动连接部位增加自润滑轴承，动作更灵活，配合精度更高，维修更换轴承更方便；

6、切割件采用激光切割下料，外型美观，精度高；

7、结构件及配套件轻量化设计，减重重量，节省燃油；

8、 H型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；

9、支腿加装保护罩，支撑更稳定；

10、回转机构采用可调节式，方便调节；

11、转台双向360°连续回转，采用了**的涡轮蜗杆式减速机构（具有自润滑和自锁功能），后期维护也可方便的通过调整螺栓位置轻松达到效果；

12、上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；

13、下车与上车互锁，操作安全、可靠；

14、上车操作通过节流阀实现手动无极调速；

15、工作平台采用拉杆机械式调平，更加稳定和可靠；

16、转台和吊篮设有启动和熄火开关，操作方便，节省燃油；

17、操作方位全部更新到车辆右侧，保证操作人员安全；

整车参数
整车型号	JDF5050JGK14Q5型高空作业车
外形尺寸	长×宽×高：6790×1990×3150（mm）
质量参数	总质量：5430kg 整备质量：5105kg
前轮距/后轮距	1504/1425
前悬/后悬	1015/1525
接近角/离去角	24/16
**高车速	110km/h
底盘配置
底盘型号	QL1070A5KWY（庆铃汽车股份有限公司）
发动机型号	4KH1CN5HS（庆铃五十铃(重庆)发动机有限公司）
发动机功率/排量	96kw/2999ml
轴数/轴距	2轴/3360mm
轮胎规格	7.00-16 14PR
专用配置
**大作业高度	14m
**大作业幅度	6.3m
**大起吊质量	900Kg
吊篮载重	≤200Kg
备注	带空调、带动转、带ABS 选装:应急动力单元；电液比例调速；无线摇控；支腿振木有免征、环保、3C
