整   车   参   数

整车型号

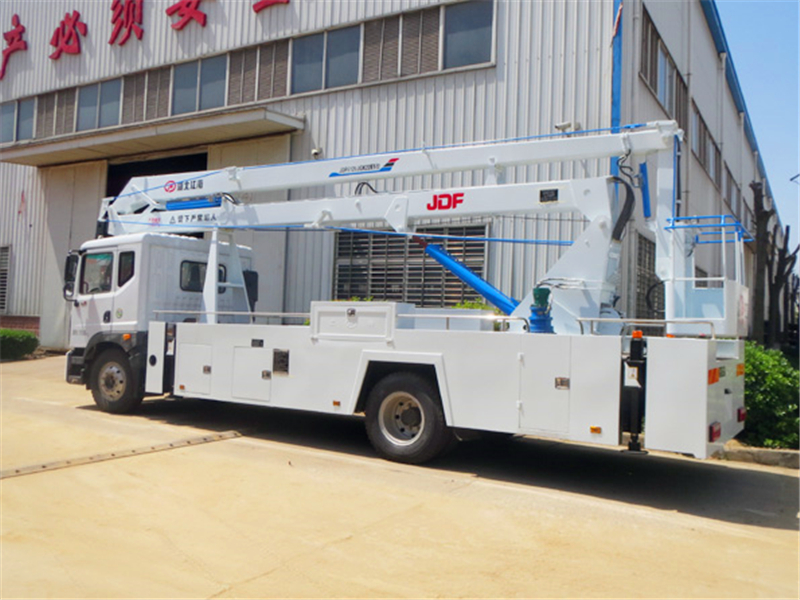

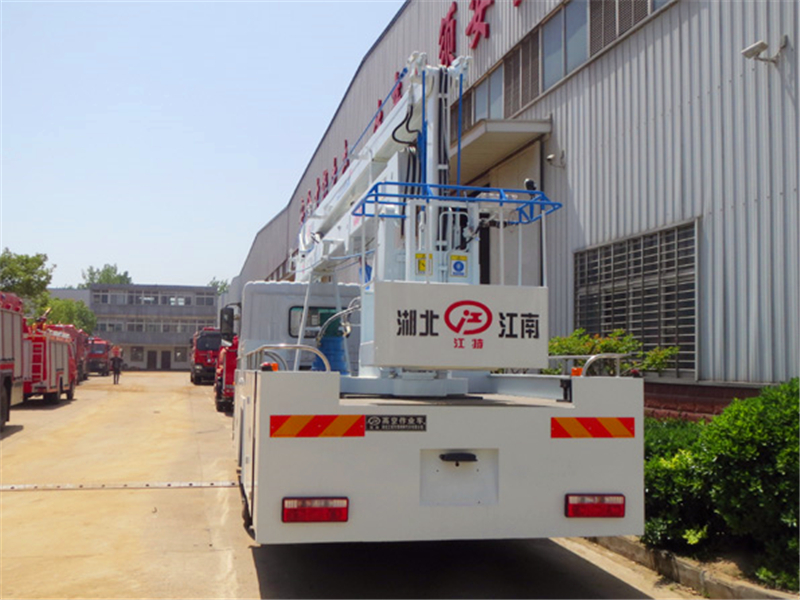

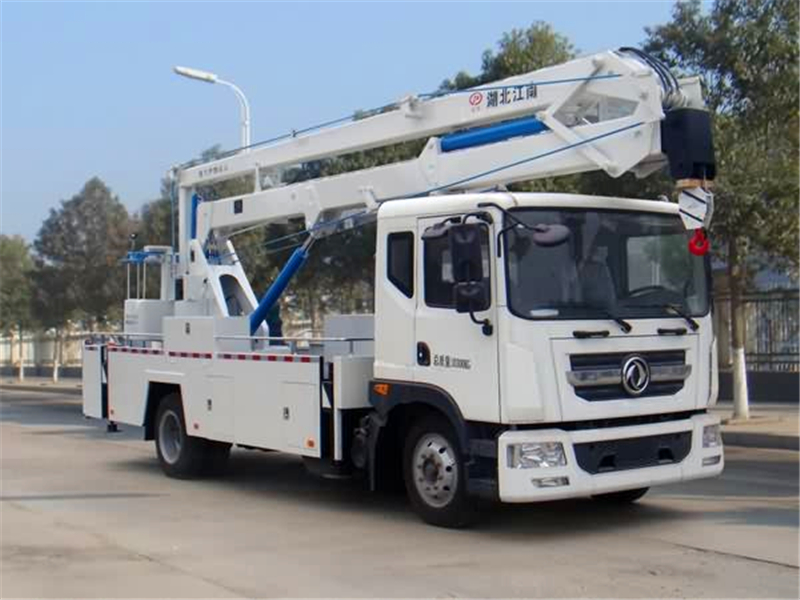

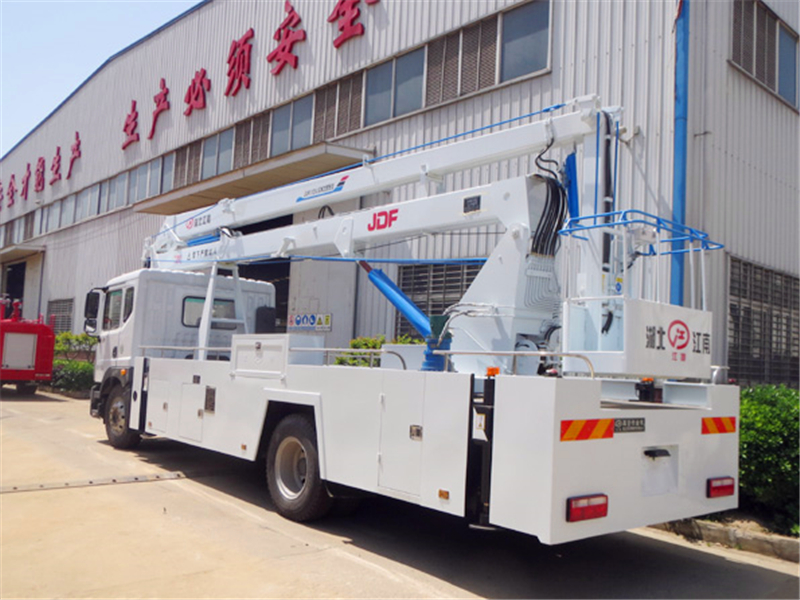

JDF5100JGK20E5型高空作业车

外形尺寸

长×宽×高：9380×2470×3800（mm）

质量参数

总质量：10300kg      整备质量：10105kg

前轮距/后轮距

1858/1806

前悬/后悬

1230/2347

接近角/离去角

18/12.8

**高车速

110km/h

底   盘   配   置

底盘型号

EQ1140LJ9BDF（东风汽车股份有限公司）

发动机型号

YC4S170-50（广西玉柴机器股份有限公司）

发动机功率/排量

125kw/3767ml

轴数/轴距

2轴/4700mm

轮胎规格

8.25R20

专   用   配   置

**大作业高度

20m

**大作业幅度

9m

**大起吊质量

900Kg

吊篮载重

≤200Kg

备     注

带空调、带动转、带ABS

选装:应急动力单元;电液比例调速；无线摇控；支腿振木

有免征、环保、3C

上装基本配置

臂架

臂架形式

三节折臂

材料

高强度钢板HQ60/5mm

臂架截面

四边形

起伏角度

0°-70°(相对水平面)

作业工况

**大作业高度

20m

**大作业高度时作业幅度

2.4m

**大作业幅度

9m

**大作业幅度时作业高度

11.2m

回转

双向360°连续回转

吊臂

**大起吊质量

900Kg

伸缩起重臂

伸缩长度2m

**大起吊高度

11.5m

**大起吊幅度

9.2m

起升机构

W15；单绳拉力800 Kg

钢丝绳

（60m）Φ8

吊钩

1T

支腿

支腿型式

前后H型

支腿材料

型材Q345B/5-10mm

支腿跨距

纵向（mm）：5100，横向（mm）：4000

液压锁

四个支腿都带双向液压锁

后支腿频闪灯

黄色；两只

车厢

材料

优质碳钢及型材，铺3㎜防滑花纹钢板

工具箱

1200*400*500；模具冲压门，带不锈钢门锁

围栏

Φ20不锈钢管

踏步

驾驶室侧带上下踏步

侧、后防护

优质碳钢冷弯型材；强度高

轮罩

注塑模具成型，美观，强度高

转台

立臂

低合金钢板拼焊组成

回转支承

单排四点接触球式带外齿
