整 车 参 数 | |
整车型号 | JDF5070JGK18Q6型高空作业车 |
外形尺寸 | 长×宽×高:8440×2040×3380(mm) |
质量参数 | 总质量:6945kg 整备质量:6620kg |
前轮距/后轮距 | 1504mm/1425mm |
前悬/后悬 | 1015mm/2450mm |
接近角/离去角 | 24/11 |
**高车速 | 95km/h |
底 盘 配 置 | |
底盘型号 | QL1070BUKWY(庆铃汽车股份有限公司) |
发动机型号 | 4KH1CN6LB(庆铃五十铃(重庆)发动机有限公司) |
发动机功率/排量 | 88kw/2999ml |
轴数/轴距 | 2轴/3815mm |
轮胎规格 | 7.00R16 14PR |
专 用 配 置 | |
**大作业高度 | 18m |
**大作业幅度 | 7.5m |
臂架型式 | 三节折臂 |
吊篮载重 | ≤200Kg |
备 注 | 带空调、带动转、带ABS 选装:应急动力单元;电液比例调速;无线摇控;支腿振木 有免征、环保 |
上装功能介绍:18米高空作业车三节折臂,**大作业半径:7.5m,**大作业高度:18m.360°回转。**大起吊质量1000㎏,**大起吊高度8.3m。支腿跨距:单排驾驶室纵向X横向(mm):4840X3780,双排驾驶室纵向X横向(mm):4020X3780。吊蓝额定载荷≤200㎏。吊蓝尺寸:1080X610X1100,外置拉杆机械调平,带油缸锁止功能,转台和吊蓝双位操作。

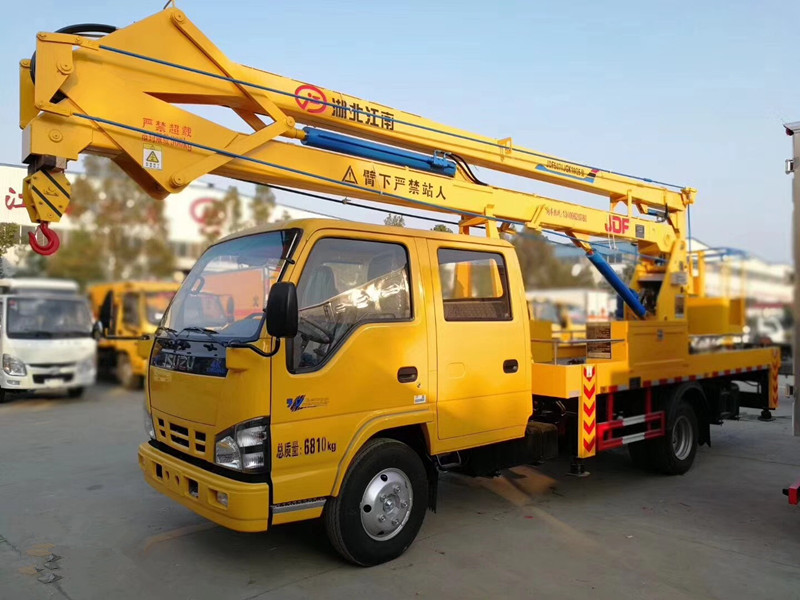

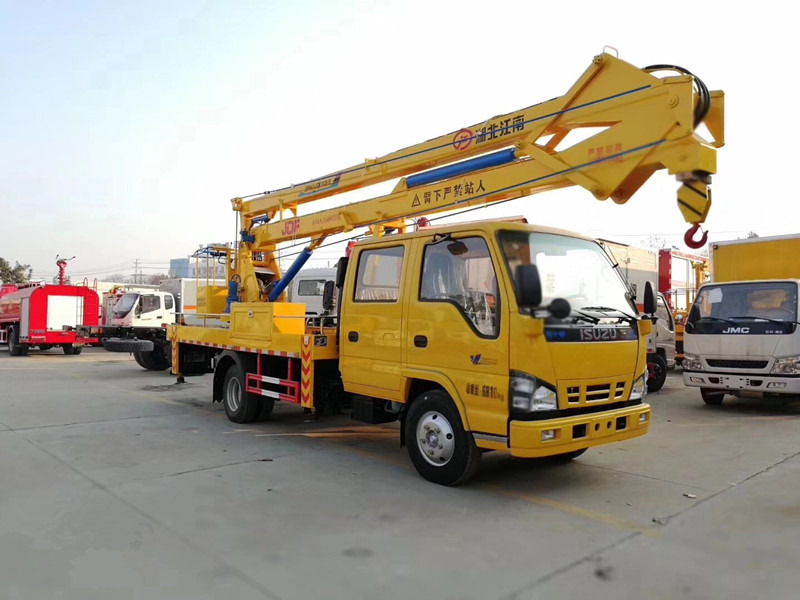

多方位操作图:
