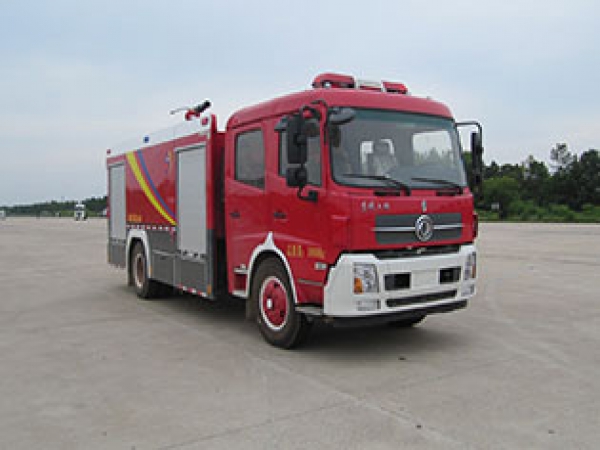

一、底 盘
型 号：DFL1160BX1V
驱动型式：4×2
轴 距：4700mm
**高车速： 98km/h
发动机型号：ISB180 50 (GB17691-2005国Ⅴ、GB3847-2005)（柴油）
功 率：132kW
二、驾乘室
外形尺寸（mm）：长：8335 宽：2435 高：3400
结 构：平头、四开门双排驾驶室
座位设置：前排2人(含驾驶员)，后排4人
设 备：除原车设备外，加装有100W**报器、回转**灯开关、取力器**开关及指示灯。
三、容 罐
容 量：水4000kg，泡沫2000kg
材 质：水罐优质碳钢板
材 质：泡沫优质碳钢板
结 构：钢板焊接式，内设防荡板
设 备： 2个人口孔，带有快速锁紧及开启装置
2个溢流装置
2个液位指示器
2个排污口，手动阀**
技术要求：符合GA39的有关规定
四、消防泵及管路系统
型 号：CB10/40
流 量： 低压 40L/s
压 力： 低压 1.0Mpa
引水时间：≤35s
联用工况：低压(1.0MPa)
安装形式：后置式
管路系统
外进水管路：泵后侧有1个外进水口，其管径125mm，接外吸管，闷盖
接口（闷盖密封）；吸水管125×4m(2根)。
内进水管路：1个125mm的后进水，由罐体进入消防泵，装1只125mm
蝶阀，连接液罐与水泵。
出水管路： 水泵两侧有2个球阀**的常压出水口；``
1个89mm的炮管路，采用80mm挠性接头，并用80mm
球阀**。
注水管路： 1个50mm的内注水管路，可通过水泵直接向罐内注水；
在车身两侧各有2个外注水口。
放余水管路：为保护水泵及各球阀，在管路的**低处加装放余水阀。
冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。
泡沫比例混合器： 型式：环泵式 混合比：6%
五、取力器
型 号： 全功率取力器
操 作： 电磁阀**,驾驶室仪表板上装有取力器工作指示灯及开关
润滑方式： 飞溅式润滑
六、消防炮
型 号：PL32
流 量：32L/s
射 程：水≥50m，泡沫≥45 m
压 力：1.0Mpa
回转角度：水平≥270°，俯仰-15°～45°
七、器材箱及泵房
材 质：骨架为优质型钢；蒙板为铝合金板粘结结构。
结 构：器材箱内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。
开 门：器材箱左右后三侧均有铝合金卷帘门，轻便可靠、噪声小。
器材布置原则
按战斗编成和战斗展开设计器材集成；
按人体工程学原理设计各种器材托架；
按使用逻辑关系和使用频率放置器材；
站在地面或踏板上2个动作内取用任何器材。
器材布置特点
可配备铝合金抽屉、水平旋转托板、翻转器材竖托架、使各种器材放置合理，空间利用率>80%。
使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。
八、翻转踏板
材 质: 优质Q23**钢材；蒙皮为铝合金板（阳极氧化处理）。
结 构：采用弹簧和门止口双重锁定，安全可靠。
九、电器系统
牌照灯座：符合GB4785的规定，满足牌照照明需要。
驾驶室顶部：配备长排豪华**灯,**报器功率为100W；**报器**
灯、爆闪灯电路为**式附加电路，**器安装在驾驶室内。
安全标志灯：下部两侧各安装4具侧标志灯，两侧各一只转向灯，配有前、后示廓灯。
十、总体技术要求
1、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；
2、整车性能符合GB7956《消防车性能要求及试验方法》的规定；
3、液罐质量符合GA39的规定;
4、整车外观美观大方,平整度符合GA39的规定;
5、所有粘接平整牢固，符合企标规定。
6、所有焊接牢固、焊后打磨光整。
类 别 | 序号 | 泡沫消防车 | 数量 | 单位 | 备 注 |
器材名称 | |||||
随车技术文件 | 1 | 消防车使用说明书 | 1 | 本 | |
2 | 消防车器材配置表 | 1 | 单 | ||
3 | 汽车底盘使用说明书 | 1 | 本 | ||
4 | 汽车底盘合格证 | 1 | 单 | ||
5 | 消防泵使用说明书 | 1 | 本 | ||
6 | 随车附件（工具） | 1 | 套 | 原底盘随车附件、工具 | |
灭 火 器 材 | 1 | 消防吸水管 | 2 | 根 | 4000mm×2 |
2 | 滤水器 | 1 | 件 | ||
3 | 分水器 | 1 | 件 | ||
4 | 集水器 | 1 | 件 | ||
5 | ∈65×20m水带 | 6 | 盘 | 常压 | |
6 | ∈80×20m水带 | 4 | 盘 | 常压 | |
7 | 异径接口 | 2 | 件 | ||
8 | 异型接口 | 1 | 件 | ||
9 | 消防大斧 | 1 | 件 | ||
10 | 水带包布 | 4 | 件 | ||
11 | 护带桥 | 1 | 副 | ||
12 | 水带挂钩 | 4 | 件 | ||
13 | 地上消火栓扳手 | 1 | 件 | ||
14 | 地下消火栓扳手 | 1 | 件 | ||
15 | 吸水管扳手 | 2 | 件 | ||
16 | 消防水** | 2 | 支 | 直流开关开花各一支 | |
17 | 消防桶 | 1 | 个 | ||
18 | 空气泡沫** | 1 | 支 | ||
破拆救生工具 | 1 | 灭火器 | 1 | 件 | |
2 | 铁锹 | 1 | 件 | ||
3 | 消防腰斧 | 1 | 件 | ||
4 |
